ATTUATORI PNEUMATICI ROTANTI ALPHAIR AP-A
La gamma di attuatori pneumatici Alphair “serie AP-A”, in acciaio INOX AISI 316 con regolazione interna, comprende 10 modelli con movimento a 90° che vanno da 13 a 520 Nm nella versione a doppio effetto (DA) e da 4 a 200 Nm nella versione a semplice effetto (SR); 8 modelli con movimento 120° e 180° che vanno da 13 a 360 Nm nella versione a doppio effetto (DA).
Il sistema di regolazione interna presente su pistoni e coperchi contribuisce ad eliminare qualsiasi sforzo laterale su pistoni, pignone e corpo, conferendo compattezza, robustezza, affidabilità ed elevata duratadel prodotto.
Questa serie è abbinabile alle valvole a norma ISO 5211, con la possibilità di accoppiare anche valvole che non rispondono a questa norma.

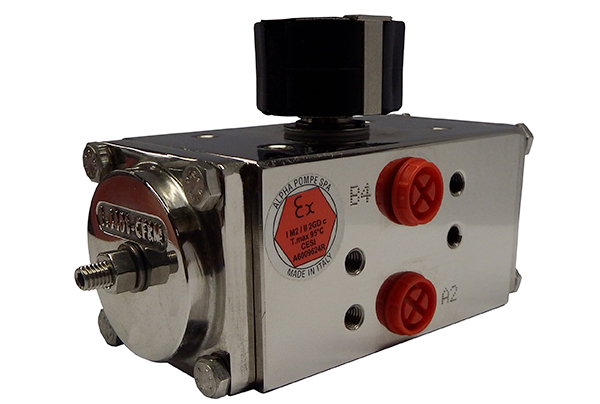

AP032 - A
Attuatore con finitura a specchio

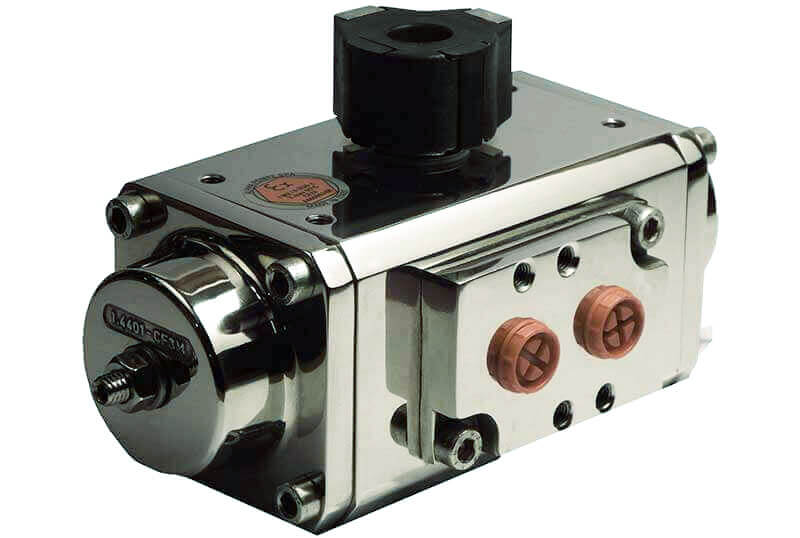

AP042 - A
Attuatore con finitura a specchio

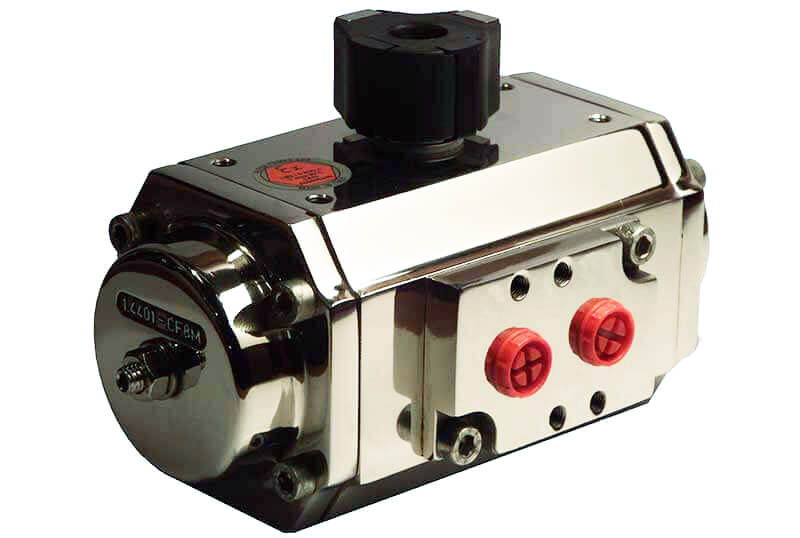

AP050 - A
Attuatore con finitura a specchio

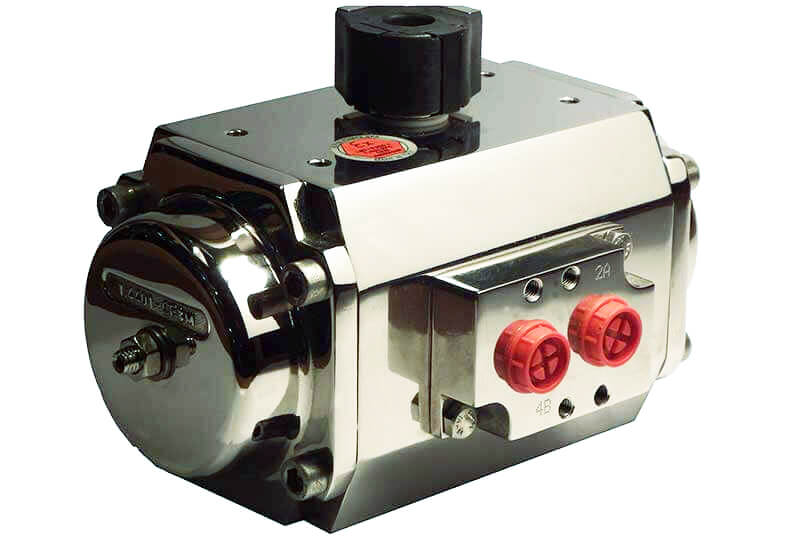

AP063 - A
Attuatore con finitura a specchio

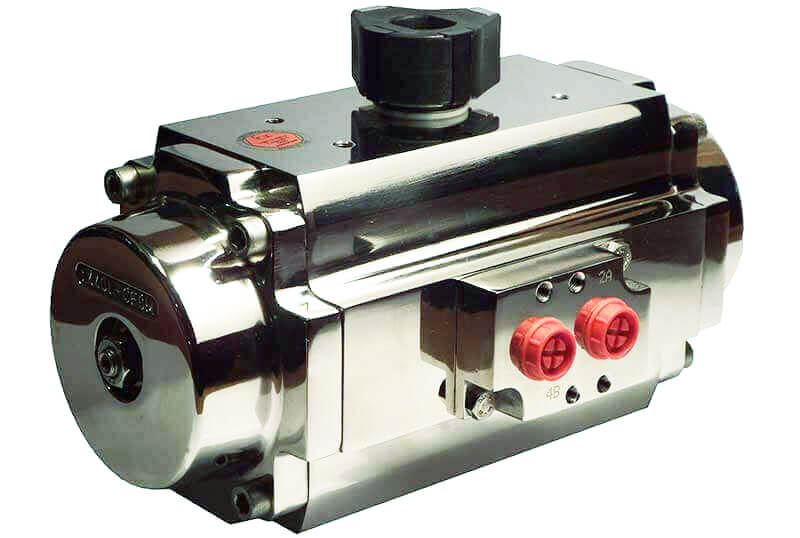

AP075 - A
Attuatore con finitura a specchio

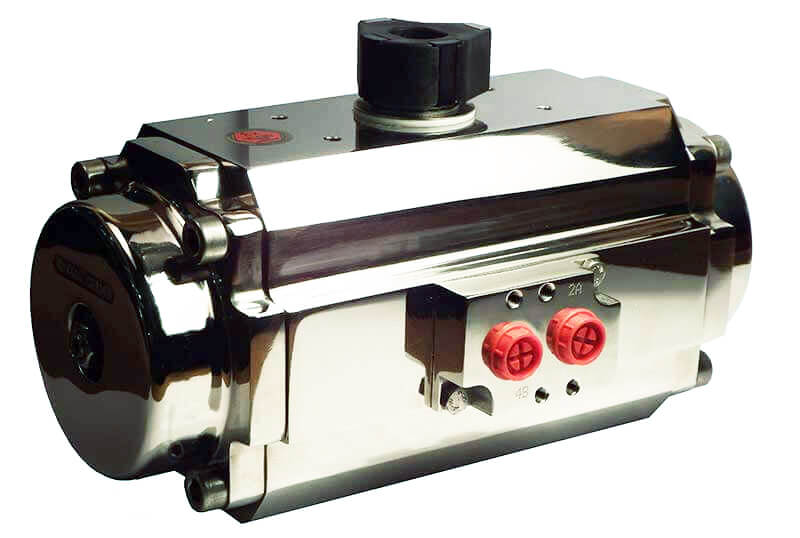

AP085 - A
Attuatore con finitura a specchio

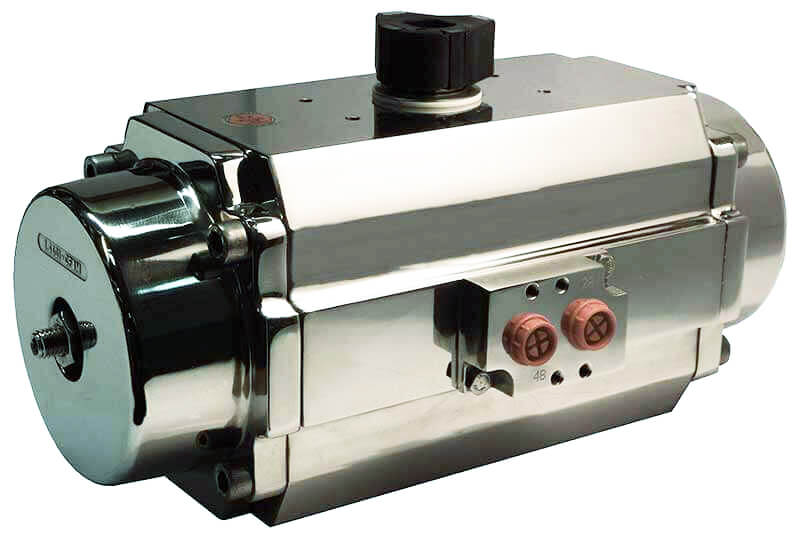

AP100 - A
Attuatore con finitura a specchio

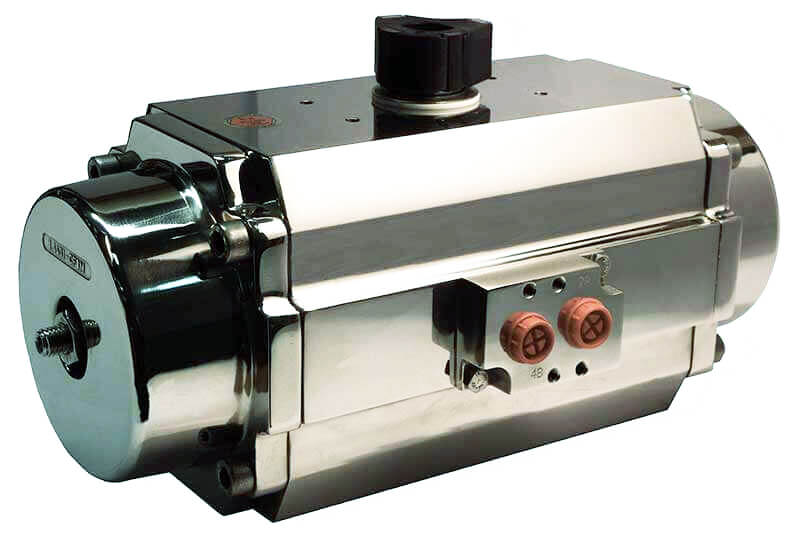

AP115 - A
Attuatore con finitura a specchio

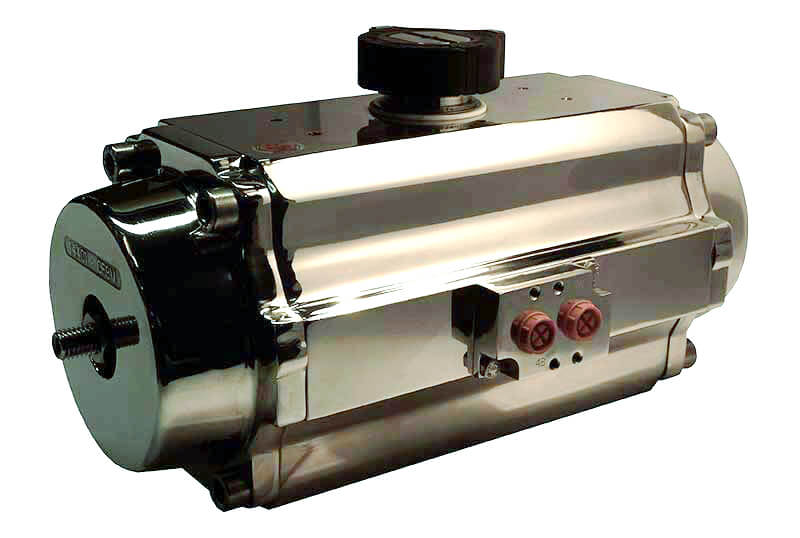

AP125 - A
Attuatore con finitura a specchio

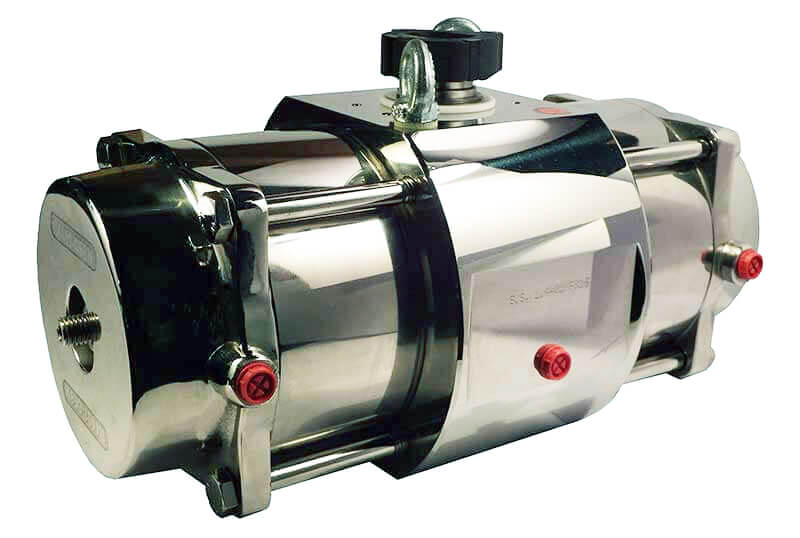

AP145 - A
Attuatore con finitura a specchio
Rotazione 120°
| TAGLIA | DA | SR |
|---|---|---|
| AP032 – AY | – | |
| AP042 – AY | – | |
| AP050 – AY | – | |
| AP063 – AY | – | |
| AP075 – AY | – | |
| AP085 – AY | – | |
| AP100 – AY | – | |
| AP115 – AY* | – | |
| AP125 – AY* | – | |
| *a richiesta |
disponibile – non disponibile
Rotazione 180°
| TAGLIA | DA | SR |
|---|---|---|
| AP032 – AX | – | |
| AP042 – AX | – | |
| AP050 – AX | – | |
| AP063 – AX | – | |
| AP075 – AX | – | |
| AP085 – AX | – | |
| AP100 – AX | – | |
| AP115 – AX* | – | |
| AP125 – AX* | – | |
| *a richiesta |
disponibile – non disponibile
CARATTERISTICHE
Guide di scorrimento in materiale a basso coefficiente d’attrito in resina acetalica LAT-LUB, facilmente sostituibili.
Doppia foratura inferiore, per il fissaggio della valvola, e centraggio, secondo norme ISO 5211/ DIN 3337.
Chiave inferiore femmina del pignone a doppio quadro (stella), secondo norme ISO 5211/ DIN 3337, per indifferente montaggio in linea a 0° e diagonale a 45°.
Foratura dei raccordi di alimentazioni aria, secondo nome NAMUR VDIVDE-3845.
Foratura superiore, per fissaggio accessori, ed estremità superiore del pignone secondo norme NAMUR VDIVDE-3845.
Indicatore di posizione richiesta, che permette il montaggio di switch-box superiori.
Esecuzione standard per temperature -20° + 80°C.
Esecuzione speciale per temperatura estreme (a richiesta).
Targhette adesive in alluminio punzonate con numero di serie progressivo.
Collaudo funzionale e di tenute al 100% con apparecchiatura elettronica e certificazione singola del prodotto.
| PARTE | MATERIALI IMPIEGATI | TRATTAMENTI STANDARD | TRATTAMENTI SPECIALI |
|---|---|---|---|
| CORPO | Acciaio INOX forgiato A182 – F316 – EN 10088/3 – 1.4401 | Elettrolucidatura per utilizzo in ambienti industriali | Lucidatura “a specchio” per utilizzo in ambienti chimici, alimentari, farmaceutici… |
| COPERCHI | Acciaio INOX microfuso A182 – F316 – EN 10088/3 – 1.4401 | Elettrolucidatura per utilizzo in ambienti industriali | Lucidatura “a specchio” per utilizzo in ambienti chimici, alimentari, farmaceutici… |
| PISTONI | Pressofusi in lega d’alluminio ASTM B179 | Anodizzati 15 micron | Acciaio INOX A182 |
| PIGNONE | Acciaio INOX AISI 316(A4) | – | – |
| GUIDE | Resina acetalica +20% PTFE | – | PA66 |
| VITERIA | Acciaio INOX AISI 304 | – | – |
| MOLLE | Precompresse a cartuccia | Verniciate con polvere poliestere sp. 25-30 micron | – |
| TENUTE | Gomma nitrilica NBR | – | ALTA temperatura = FPM/FKM – BASSA temperatura = SILICONE |
| GRASSO | – | Sintetico ad alte prestazioni | Lubrificanti speciali per ALTA/BASSA temperatura |
