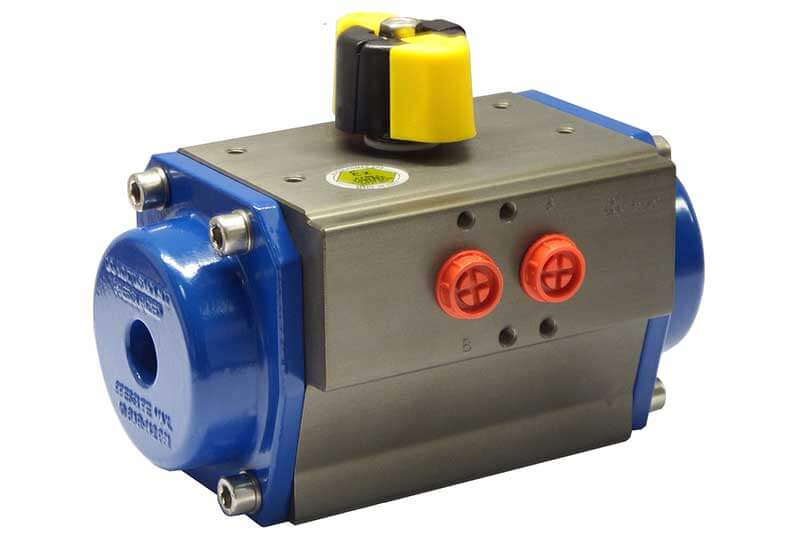

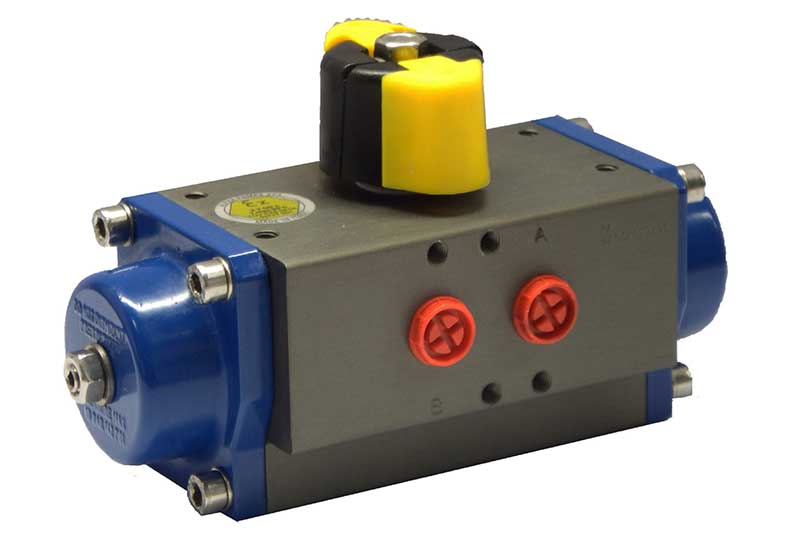

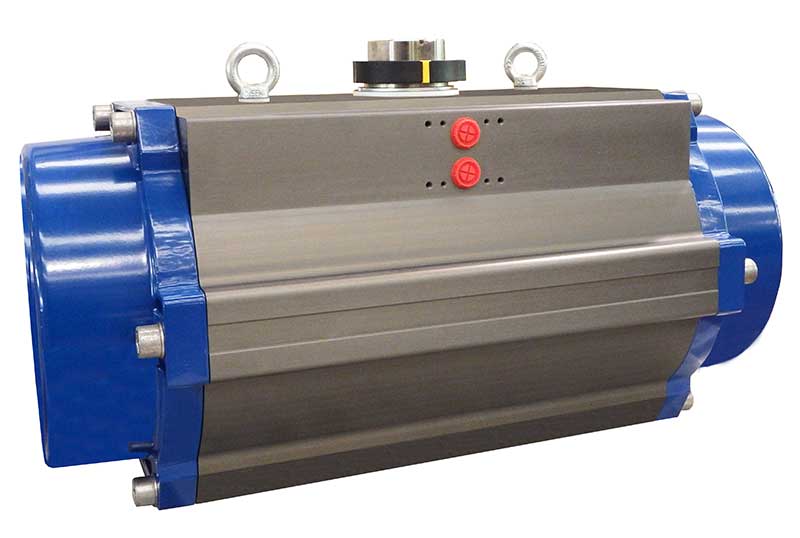

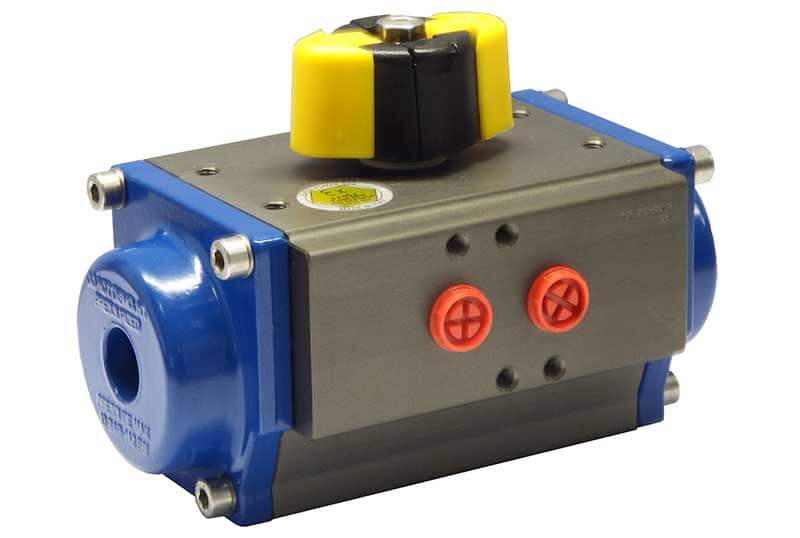

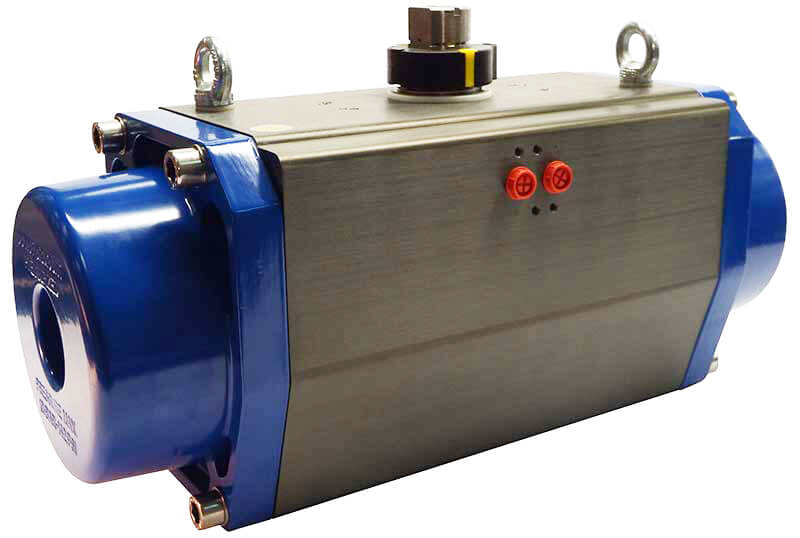

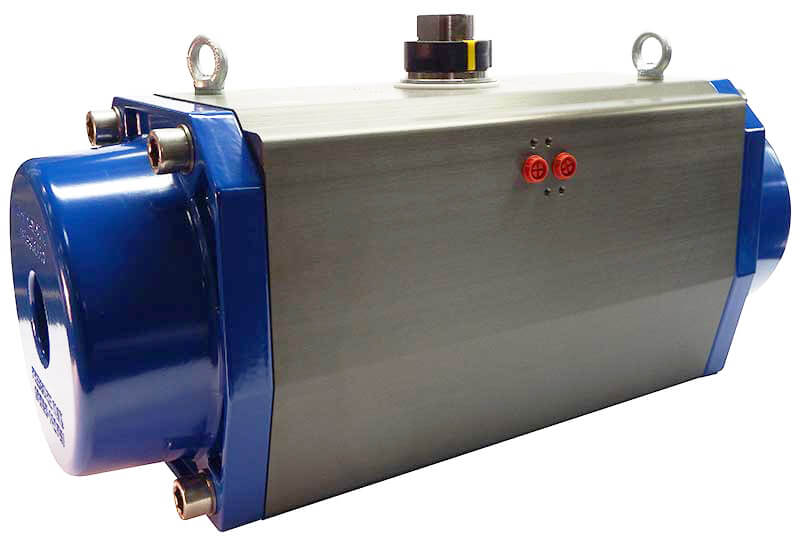

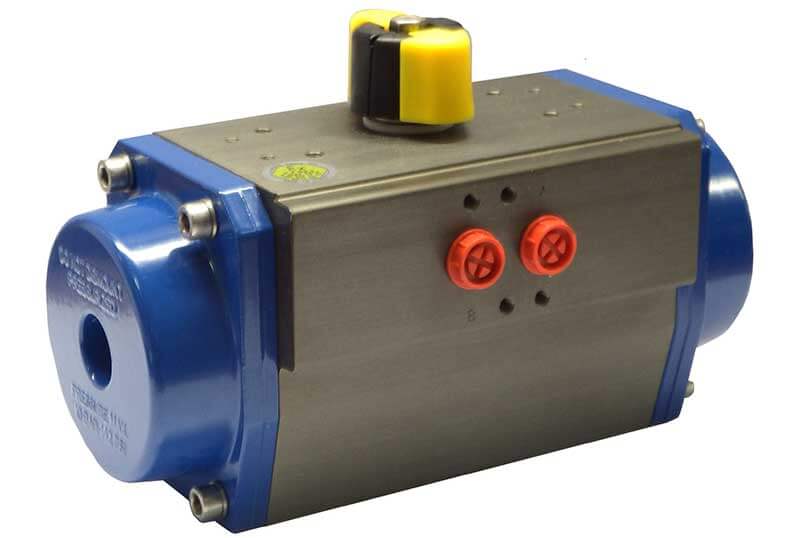

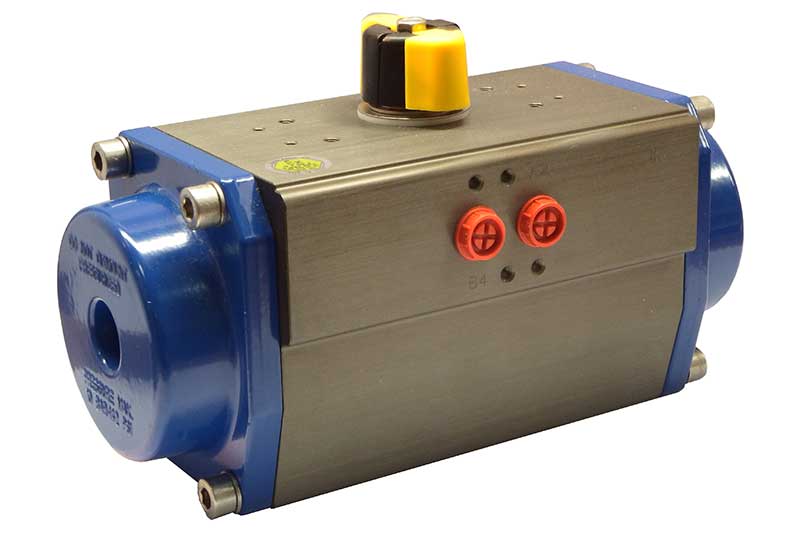

ATTUATORI PNEUMATICI ROTANTI ALPHAIR-AP
La gamma di attuatori pneumatici Alphair in alluminio “ serie AP ” con regolazione interna, comprende 17 modelli con movimento a 90° che vanno da 7 a 10.000 Nm nella versione a doppio effetto (DA) e da 4 a 4000 Nm nella versione a semplice effetto (SR); 11 modelli con movimento 120° e 180° che vanno da 7 a 700 Nm nella versione a doppio effetto (DA) e da 4 a 120 Nm nella versione a semplice effetto (SR).
Il sistema di regolazione interna presente su pistoni e coperchi garantisce l’assenza di qualsiasi sforzo laterale su pistoni, pignone e corpo, conferendo compattezza, robustezza, affidabilità ed elevata durata del prodotto. Questa serie è direttamente abbinabile con tutte le valvole a norma ISO 5211, con possibilità di su accoppiamento anche su valvole che non rispondono a questa norma.
I trattamenti di anodizzazione, nichelatura e verniciatura rendono possibile la personalizzazione del prodotto.
Rotazione 120°
| TAGLIA | DA | SR |
|---|---|---|
| AP032 Y | – | |
| AP042 Y | ||
| AP050 Y | ||
| AP063 Y | ||
| AP075 Y | ||
| AP085 Y | ||
| AP100 Y | ||
| AP115 Y | ||
| AP125 Y | ||
| AP145 Y | – | |
| AP160 Y | – |
Rotazione 180°
| TAGLIA | DA | SR |
|---|---|---|
| AP032 X | – | |
| AP042 X | ||
| AP050 X | ||
| AP063 X | ||
| AP075 X | ||
| AP085 X | ||
| AP100 X | ||
| AP115 X | ||
| AP125 X | ||
| AP145 X | – | |
| AP160 X | – |
FAST ACTING
| TAGLIA | AIR CONN. | DA | SR |
|---|---|---|---|
| – | – | – | – |
| – | – | – | – |
| – | – | – | – |
| – | – | – | – |
| – | – | – | – |
| – | – | – | – |
| AP 100 | 1/4″ | ||

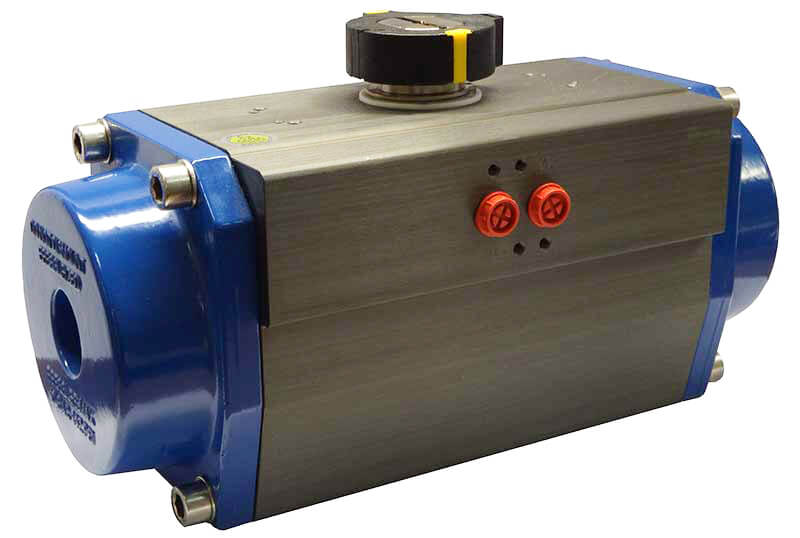

| AP 115 | 1/4″ | ||

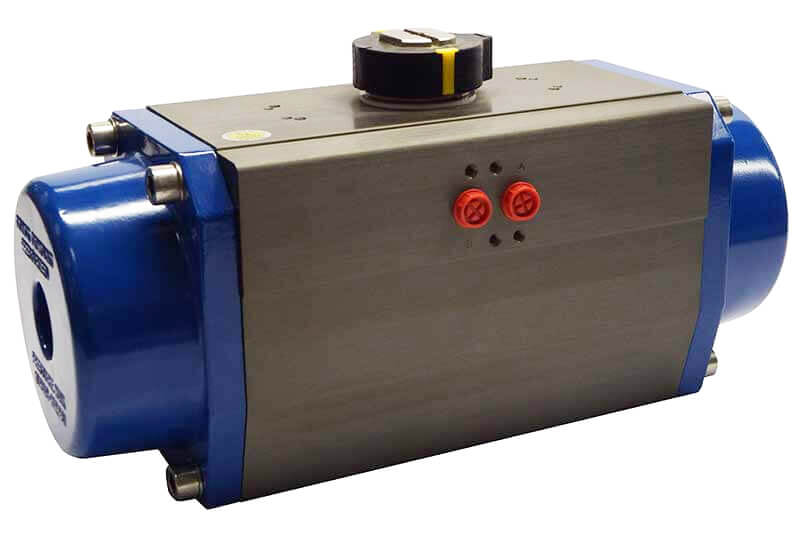

| AP 125 | 1/4″ | ||
| AP 145 | 1/4″ | ||
| AP 160 | 1/4″ | ||

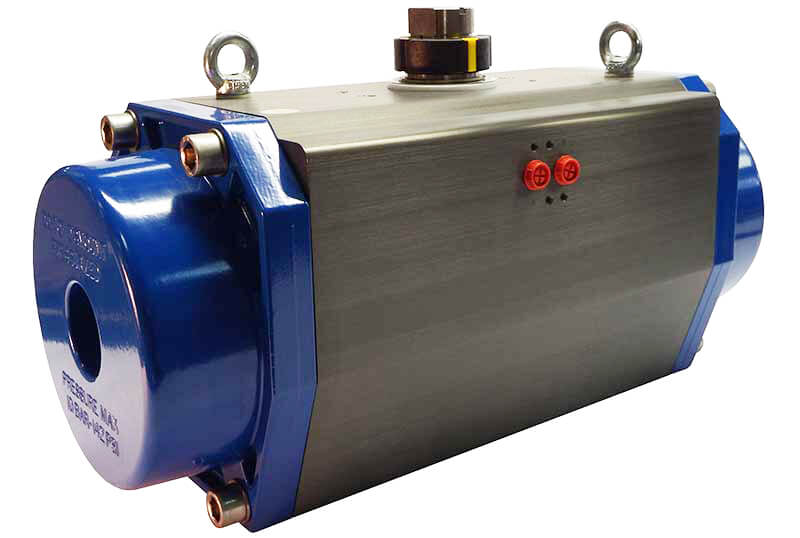

| AP 180 | 3/8″ | ||
| AP 200 | 3/8″ | ||

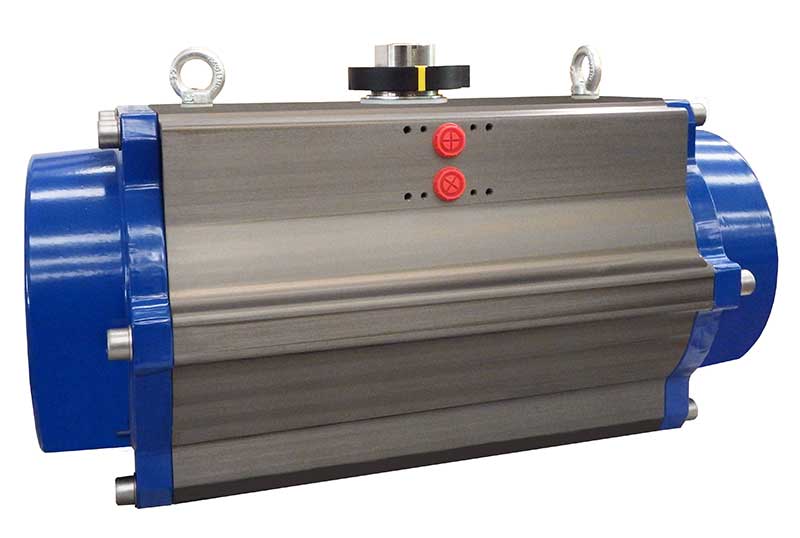

| AP 240 | 1/2″ | ||
| AP 270 | 1/2″ | ||

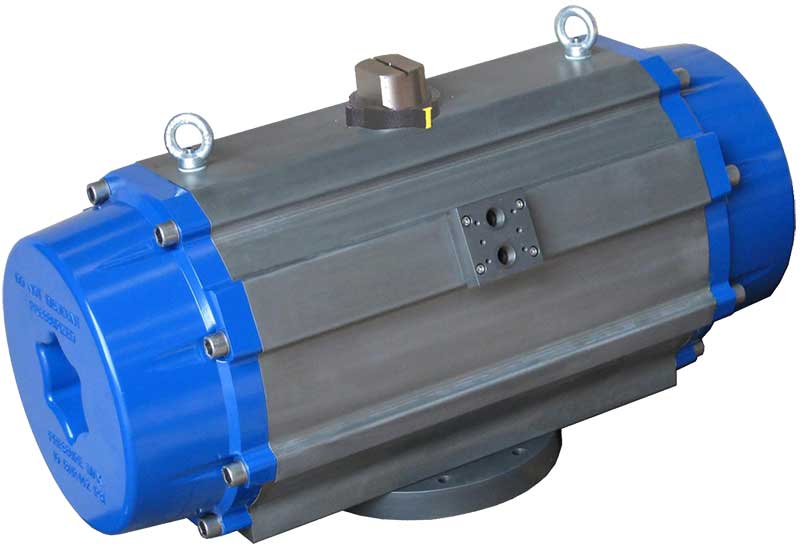

| AP 330 | 3/4″ – 3/8″ | ||

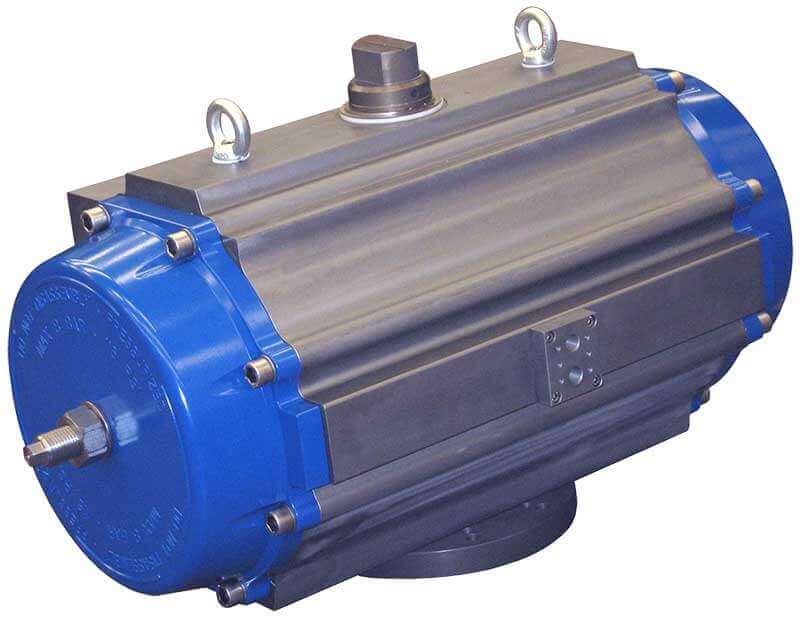

| AP 420 | 1″ | ||
CARATTERISTICHE
| ALIMENTAZIONE | Aria compressa filtrata, secca o lubrificata. Pressione di lavoro 8 bar – 120 PSI. Max = 10 Bar – 145 PSI. |
| LUBRIFICAZIONE | Eseguita presso l’officina e garantita per 1.000.000 di manovre minimo |
| ROTAZIONE | Aggiustaggio di rotazione +- 5° in entrambe le direzioni |
Guide di scorrimento in materiale a basso coefficiente d’attrito in resina acetalica LAT-LUB, facilmente sostituibili.
Doppia foratura inferiore, per il fissaggio della valvola, e centraggio, secondo norme ISO 5211/ DIN 3337.
Chiave inferiore femmina del pignone a doppio quadro (stella), secondo norme ISO 5211/ DIN 3337, per indifferente montaggio in linea a 0° e diagonale a 45°.
Foratura dei raccordi di alimentazioni aria, secondo nome NAMUR VDIVDE-3845.
Foratura superiore, per fissaggio accessori, ed estremità superiore del pignone secondo norme NAMUR VDIVDE-3845.
Indicatore di posizione richiesta, che permette il montaggio di switch-box superiori.
Esecuzione standard per temperature -20° + 80°C.
Esecuzione speciale per temperatura estreme (a richiesta).
Targhette adesive in alluminio punzonate con numero di serie progressivo.
Collaudo funzionale e di tenute al 100% con apparecchiatura elettronica e certificazione singola del prodotto.
| PARTE | MATERIALI IMPIEGATI | TRATTAMENTI STANDARD | TRATTAMENTI SPECIALI |
|---|---|---|---|
| CORPO | Lega d’alluminio estruso EN AW 6063 T6 | Anodizzato UNI 4522 | Nickelato (Nickel chimico) oppure protetto con riporto PTFE |
| COPERCHI | Pressofusi in lega d’alluminio EN AB 46100 T6 | Verniciati con polvere poliestere sp. 60-80 micron | Nickelati (Nickel chimico) oppure Protetti con riporto PTFE |
| PISTONI | Pressofusi in lega d’alluminio EN AB 46100 T6 | Anodizzato | Acciaio INOX A182 |
| PIGNONE | Acciaio al carbonio | Nickelato sp.20 micron | Acciaio INOX AISI 304 (A2) -Acciaio INOX AISI 316 (A4) |
| GUIDE | – | Resina acetalica +20% PTFE | – |
| VITERIA | – | Acciaio INOX AISI 304 | – |
| MOLLE | Precompresse a cartuccia | Verniciate con polvere poliestere sp. 25-30 micron | – |
| TENUTE | Gomma nitrilica NBR | – | ALTA temperatura = FPM/FKM – BASSA temperatura = SILICONE |
| GRASSO | – | Sintetico ad alte prestazioni | Lubrificanti speciali per ALTA/BASSA temperatura |
